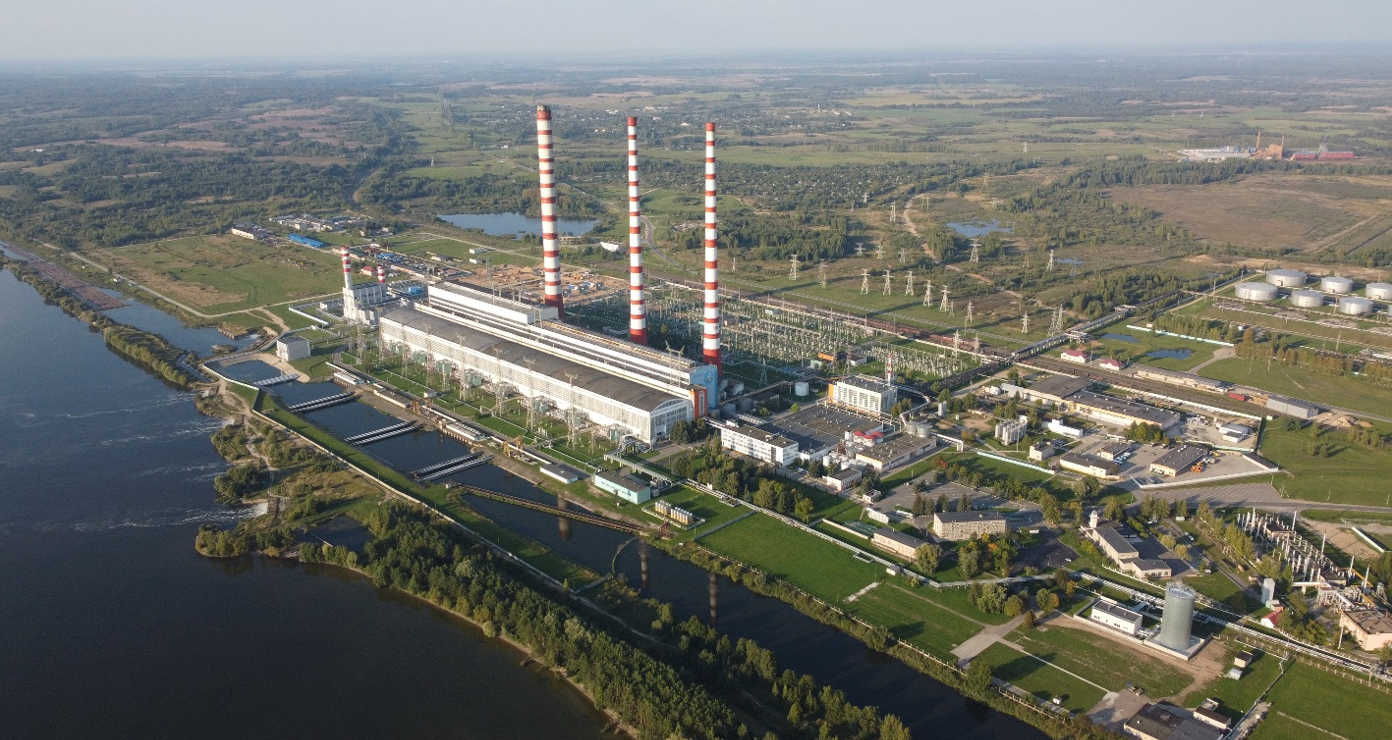

В конце 2025 года успешно завершены работы по внедрению ПТК САРЧМ паросилового энергоблока 300 МВт ст. №1 Лукомльской ГРЭС с подтверждением выполнения требований по участию в ОПРЧ и АВРЧ.

Специалисты АО «Интерматик» выполнили работы по проектированию, изготовлению, разработке программно-алгоритмического обеспечения и шеф-монтажу системы автоматического регулирования частоты и мощности паросилового энергоблока с турбиной К-300-240 и двухкорпусным котлоагрегатом ТГМП-114. Работы по наладке проводились специалистами АО «Интерматик» совместно с ООО «БелМатикЭнерджи». ПТК САРЧМ выполняет функции системы автоматического управления мощностью энергоблока, а также обеспечивает резервированную связь энергоблока с ОДУ (г. Минск) по протоколу МЭК 60870-5-104.

Это не первый проект, в котором специалисты АО «Интерматик» сотрудничали с Лукомльской ГРЭС: на начало 2025 года САРЧМ уже была внедрена на аналогичных паросиловых энергоблоках 300 МВт №3, 4, а также на ПГУ-427 МВт и ПРЭИ Лукомльской ГРЭС. Особенность блока ст. №1 по сравнению с аналогичными энергоблоками ст. №3 и 4 заключается в том, что модернизация проводилась в ограниченном объеме: энергоблок продолжает работать с механогидравлической системой регулирования турбины, все локальные АСР сохраняются в рамках существующих аппаратных средств «Ремиконт». Несмотря на то, что модернизация имела ограниченный характер, энергоблок подтвердил выполнение норм по участию в ОПРЧ и АВРЧ.

ПТК САРЧМ реализован на базе серийных технических средств российского производства, поставляемых на объекты энергетики. Средства автоматизации нижнего уровня базируются на технических средствах Regul R500 (ООО «Прософт Сиситемы»), серийно производимых в Российской Федерации, которые включают в себя высокотехнологичные контроллеры и модули УСО. Библиотека программных алгоритмов, представленная в виде функциональных блоков, разработана специально для применения на объектах энергетики с учетом опыта внедрения автоматизированных систем контроля и управления с применением широкой номенклатуры датчиков, управляемых исполнительных механизмов и других устройств автоматизации полевого уровня и электротехнических устройств. Система верхнего уровня предназначена для применения в составе полномасштабных ПТК АСУТП для комплексного решения задач сбора, обработки, протоколирования и архивирования информации, включая контроль и управление как тепломеханическим, так и электротехническим оборудованием, а также для реализации вспомогательных функций, расчетов, обмена информацией со смежными системами сторонних поставщиков.

До модернизации энергоблок работал с некоординированной САУМ: мощность энергоблока поддерживалась котельным регулятором мощности, давление острого пара – турбинным регулятором давления. Оба упомянутых регулятора были реализованы на базе аппаратных средств «Ремиконт» и работали автономно. Рабочая скорость изменения нагрузки составляла порядка 4 МВт/мин, при этом точность поддержания электрической мощности не удовлетворяла современным требованиям: ±1% от номинальной мощности энергоблока. Теперь, благодаря внедрению современных технических средств управления и применению научных достижений современной теории управления (применение координированной схемы САУМ-2 с котельным ПИД-регулятором давления острого пара, использование современных методик имитационного моделирования и т.д.), значительно увеличены скорость изменения и качество регулирования мощности. Для автоматического вторичного регулирования установлена скорость автоматического изменения мощности на уровне 6 МВт/мин (2%/мин) в диапазоне 120–300 МВт. В ночное время энергоблок разгружается до 100 МВт с сохранением регулятора мощности в автоматическом режиме.

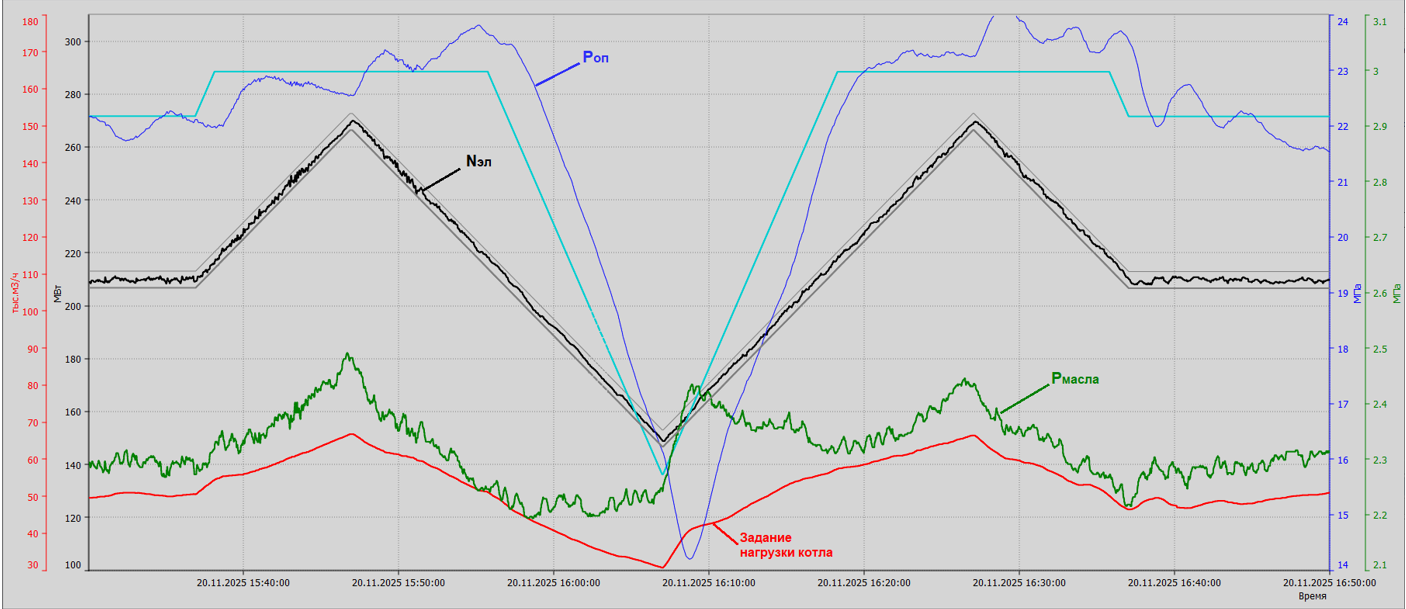

Ниже на графике представлен один из опытов по проверке АВРЧ при изменении мощности со скоростью 6 МВт/мин.

В объеме внедрения были проведены испытания всех проектных видов разгрузок (разгрузка на ХХ и СН с различных нагрузок энергоблока, разгрузка при отключении ПТН, разгрузка при отключении одного корпуса котла), а также внедрена автоматическая разгрузка при отключении одного РВП.

В настоящее время специалисты АО «Интерматик» приступили к аналогичным работам на энергоблоке 300 МВт ст. №2. Оборудование с разработанным программным обеспечением уже находится на площадке. Рассчитываем, что в предстоящем проекте наши специалисты добьются таких же высоких результатов.

Хотим поблагодарить руководство и персонал Лукомльской ГРЭС, а также коллег из ООО «БелМатикЭнерджи» за помощь в реализации этого проекта и надеемся на дальнейшее плодотворное сотрудничество!
